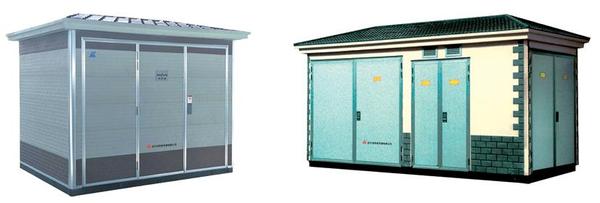

YBWA-12箱式變

概述

       YBWA-12高壓/低壓預裝式變電站是將高壓電氣設備、變壓器、低壓電氣設備等組合成的緊湊型成套配電裝置，適用于城市高層建筑、城鄉建設、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電場所，作為配電系統中接受和分配電能之用。

       本產品具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便以及可移動等特點，占地面積僅為同容量常規土建式變電站的10%~20%，大大減少了建設費用。在配電系統中可用于環網配電系統，也可用于雙電源或放射終端配電系統。

       本產品符合GB/T17467-2020《高壓/低壓預裝式變電站》、IEC-1330等標準。

使用條件

■周圍空氣溫度-35°℃~+40°℃，日平均溫度不高于+35℃

■戶內安裝使用，海拔高度低于2000m

■周圍空氣相對濕度在最高溫度為+40°C時不超過50%，在較低溫度時允許有較大的相對濕度（例如+20°℃時為90%）

■設備安裝時與垂直面的傾斜度不超過5°

■設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所

■用戶有特殊要求時可與公司協商解決

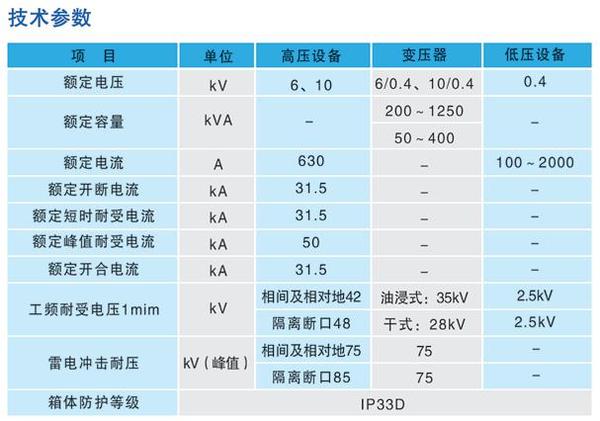

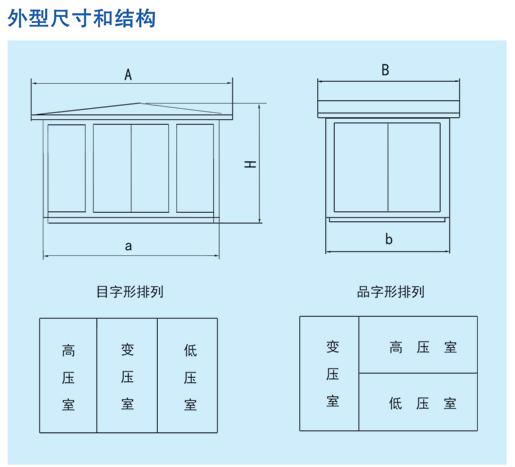

結構特點

■本產品由高壓配電裝置，變壓器及低壓配電裝置連接而成。分成三個功能隔室，即高壓室、變壓器室和低壓室。高壓室由HXGN-12（15）環網柜組成一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式、還可裝設高壓計量元件，滿足高壓計量要求。變壓器可選擇S11、S13以及其它低損耗油浸變壓器或干式變壓器。變壓器室設自動強迫風冷系統及照明系統，低壓室根據用戶要求可采用面板或柜裝式結構組成用戶所需供電方案，有動力配電、照明配電、無功功率補償、電能計量等多種功能，滿足用戶的不同要求，方便用戶供電管理和提高供電質量

■高壓室結構緊湊合理、有防誤操作聯鎖功能。各室均設有自動照明裝置，另外高、低壓室選用元件性能可靠、操作維護簡單、設備運行安全可靠

■采用自然通風和強迫通風兩種方式，設有通風道，通風冷卻良好。排風扇有溫檢裝置，按整定溫度能自動啟動和關閉，保證變壓器滿足負荷運行

■箱體結構外型美觀，能防止雨水和污物進入，并采用不銹鋼板、熱鍍彩鋼板或防銹鋁合金板制作，經防腐處理，具備長期戶外使用條件，確保防腐、防水、防塵性能，使用壽命長

產品成套

■產品合格證

■產品裝箱單

■產品出廠試驗報告

■主要元件合格證

■主要元件的安裝使用說明書

■電氣圖紙

■附件及備品備件

訂貨時應提供下列資料

■主接線方案及系統圖，排列圖及平面布置圖

■輔助電路電氣原理圖

■開關柜的電器元件的型號、規格、數量

■柜體材質及顏色（如無要求按本公司標準生產）

■所需備品備件清單
