AWJB-10型電力電子補償變電站

概述

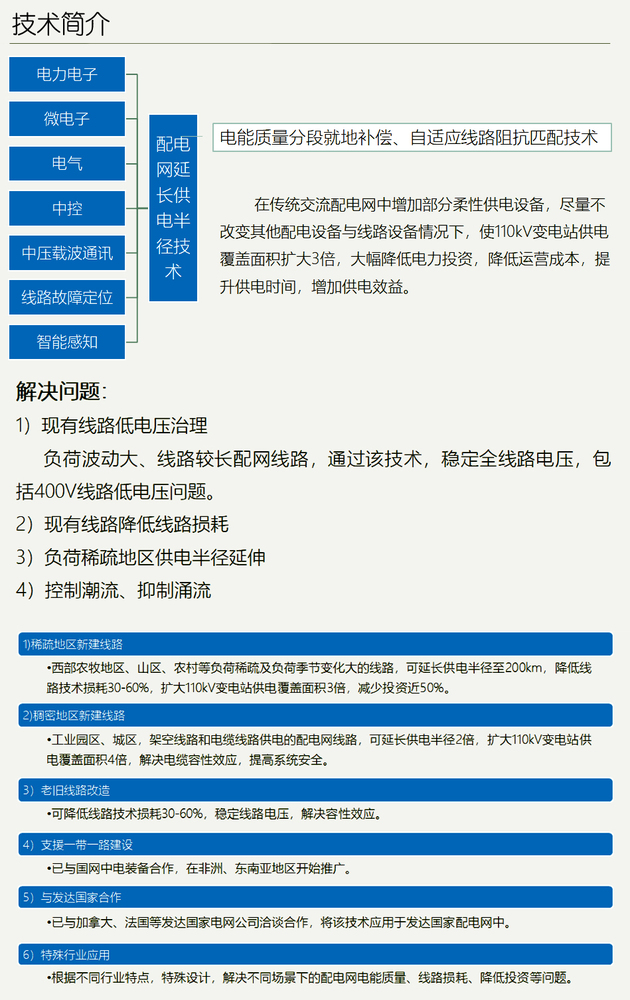

       AWJB-10型電力電子補償變電站，又叫10kV配網線路穩壓與降損節能設備。以配網為目標，采用分步式補償和自適應線路阻抗匹配技術，研發了多款柔性供電設備及基于線路穩壓與降低線路損耗的多款設計軟件，與國網青海電力公司合作，完成了《稀疏地區提高配網供電半徑關鍵技術研究》的課題，成功將10kV線路延長至233km，獲得青海電力公司科技進步特等獎。

       該技術主要是在線路中合適位置安裝10kV電力電子補償變電站AWJB-10和10kV電能質量補償器AWJQ-10，分段補償無功電流，提升線路電壓，同時補償了由于線路分布式參數對電壓的影響，從而保證整體線路電壓穩定在10±7%kV范圍內，即能穩壓，又降低了線路損耗和配電變壓器變損，達到降低線路損耗的目的，線路損耗降低率在10-50%之間，同時設備具有涌流抑制功能，可以削減涌流對線路的影響，減小涌流70%以上，起到對線路和變電設備保護作用。

       AWJB-10型電力電子補償變電站是智能型電流電壓同時補償的柔性供電設備，容量做到500-25000kVA，AWJQ-10型10kV電能質量補償器是以IGBT為核心器件的電流柔性補償設備，容量做到100-1000kVar。設備全自動免維護，自動旁路，達到線路不停電或少停電目的。

應用范圍

■該技術可用于線路低電壓治理、高損耗線路降低線路損耗、末端少量負荷延長10kV供電半徑，減少電網投資

基本功能

■延長線路供電半徑

■提升和穩定線路電壓

■降低線路涌流

■降低線損和變損

技術參數

■電壓等級：10kV

■容       量：500-25000kVar

■穩壓精度：7%

■降低涌流：70%

■損耗降低：20%-60%
